耐震性能 | NORM HOUSE

Materials

METAL JOINT METHOD

木と木の接点に、
構造の強さを宿す。

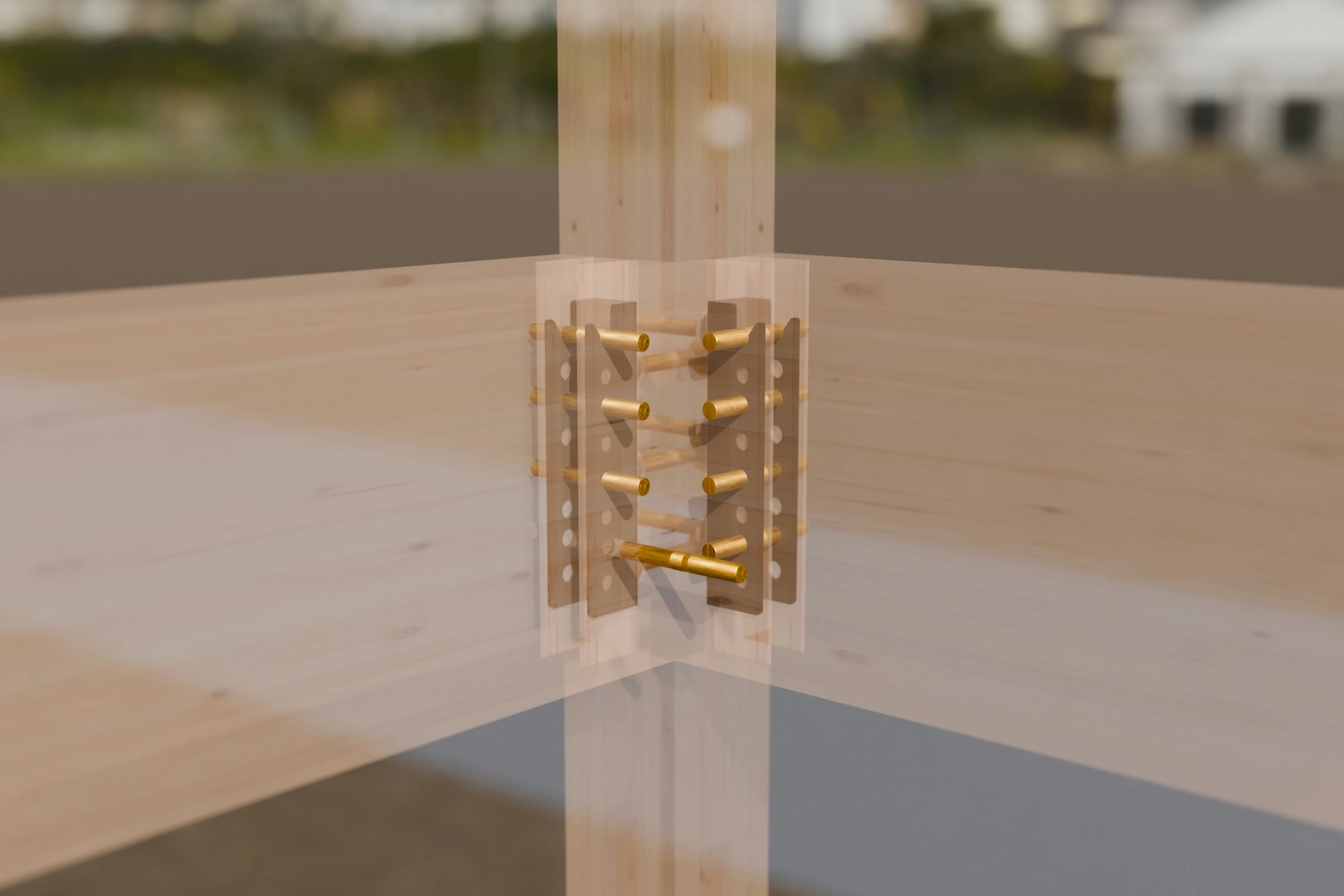

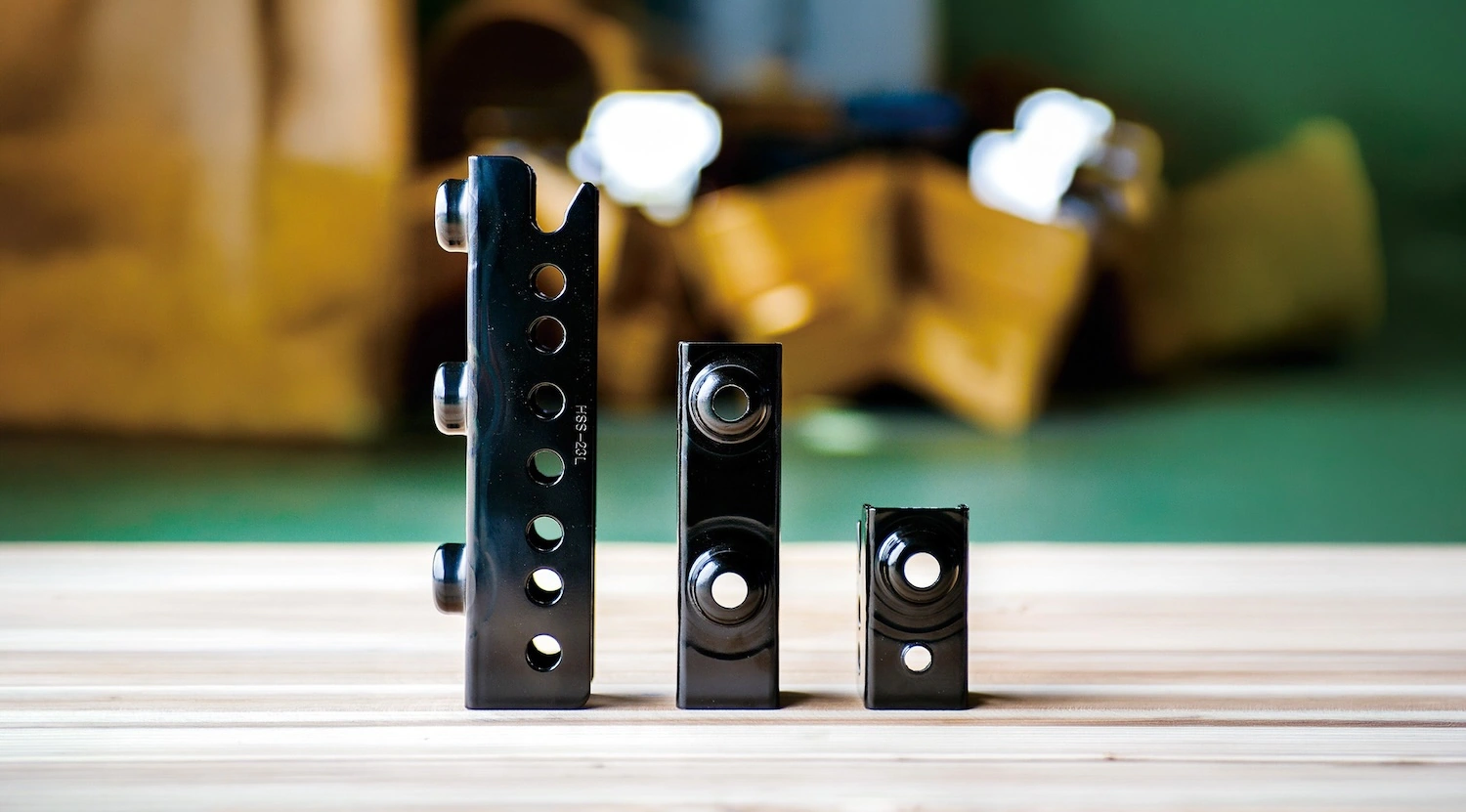

NORM HOUSEでは、柱・梁・土台などをつなぐ接合部に、Node.HSSを標準仕様として採用しています。

木造住宅の強さは、柱や梁そのものだけでなく、それらをどうつなぐかにも大きく左右されます。

接合部まで構造として考え、地震時に建物へ加わる力をバランスよく受け止めるために、精度の高い金物工法を採用しています。

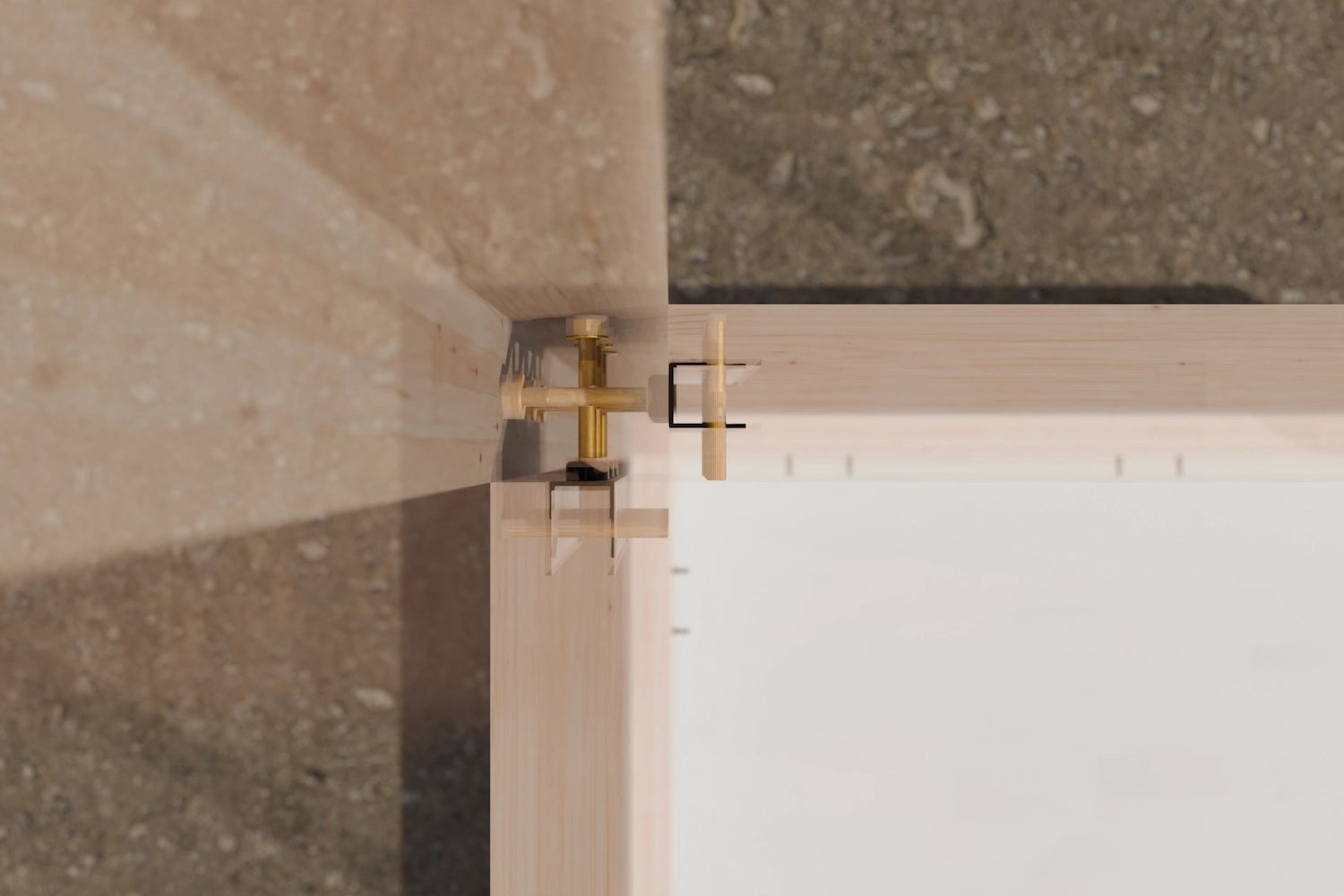

Minimal section loss

Node.HSSは、従来の木造住宅で用いられてきた蟻仕口接合部に比べて、木材の欠き込みが少なく、断面欠損を抑えられる金物工法です。

木材の断面をより多く残すことで、接合部の耐力を確保しやすくなります。

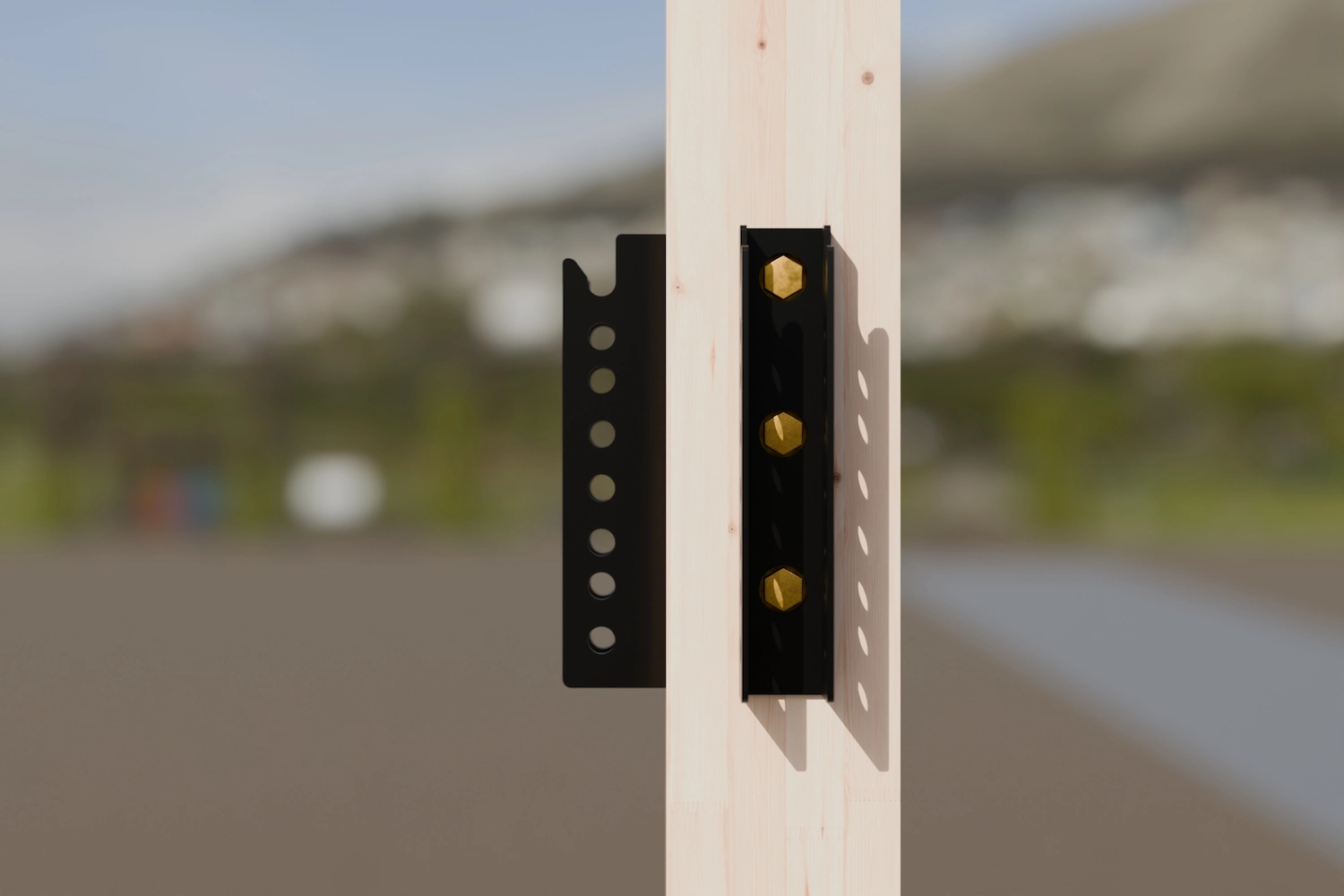

High load capacity

Node.HSSは、コンパクトですっきりとした金物形状でありながら、従来の蟻仕口接合部と比べて、最大耐力は約1.5倍。

構造上負担のかかりやすい接合部にも、必要な強さを無駄なく備えます。

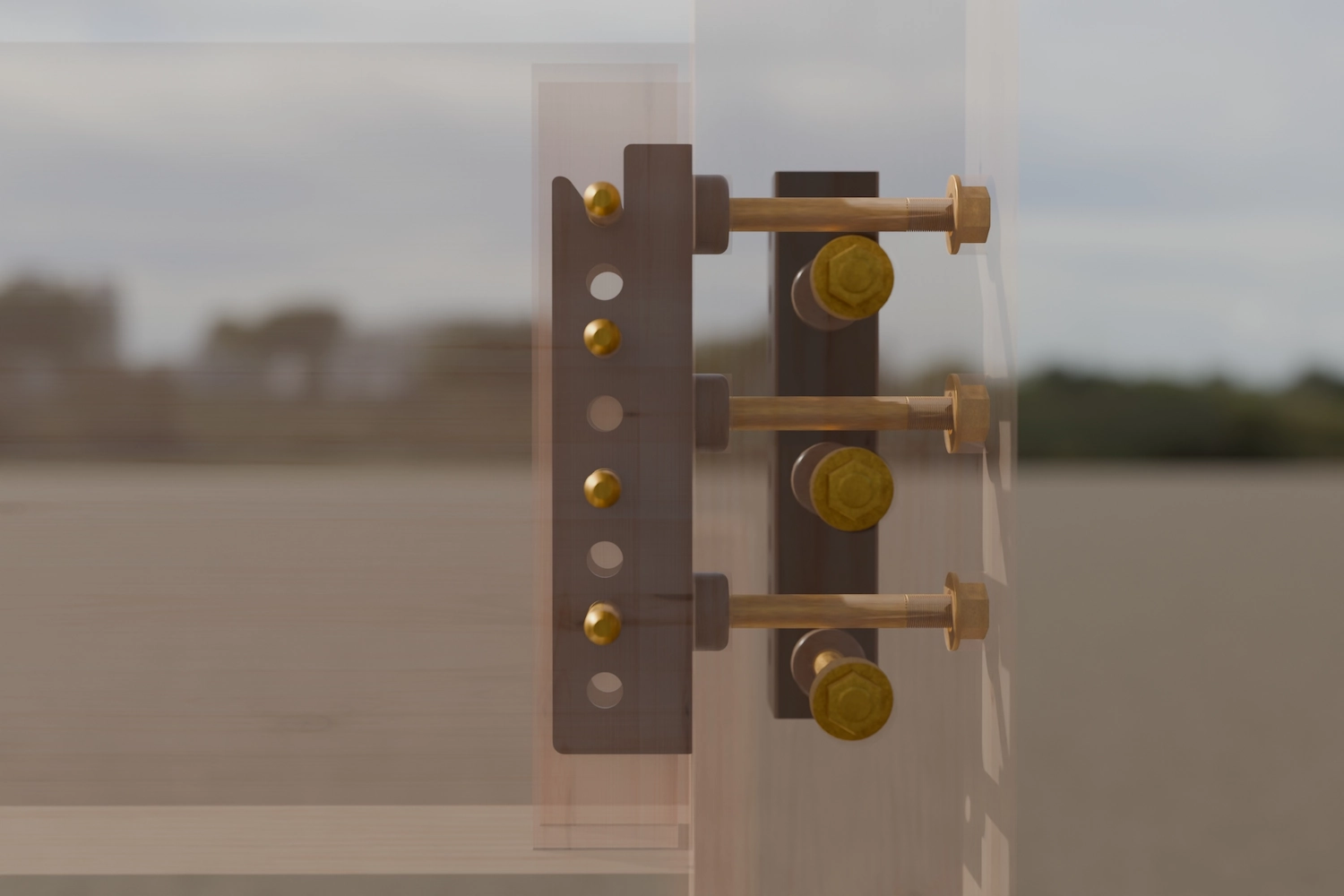

Initial deformation control

Node.HSSは、接合部に設けられた大きなダボ形状によって、ホゾ径とホゾ穴径を同寸とし、接合直後から金物と木材を隙間なくかみ合わせます。

施工後のわずかな遊びや金物の初期変形を抑えることで、接合部の歪みを防ぎ、安定した状態を保ちます。

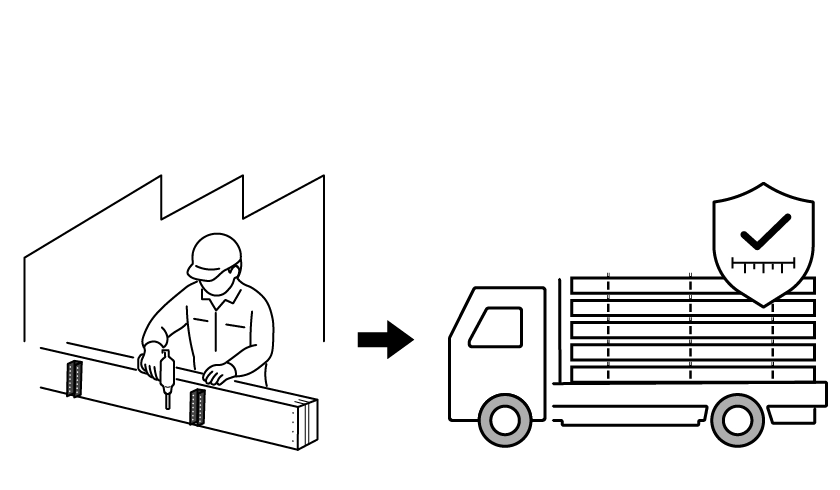

Consistent construction quality

Node.HSSは、プレカット工場でコネクタに合わせた高精度な木材加工を行い、現場で組み立てる金物工法です。

工場加工の精度を活かすことで、現場ごとの施工品質のばらつきを抑えやすくなります。

STRUCTURAL CALCULATION

NORM HOUSEでは、構造設計を担う専門チームと連携し、設計段階から一棟ごとに構造の安全性を確認しています。

間取りや仕様、施工条件を共有しながら検討を重ねることで、計画変更があった場合にも構造上の影響を確認しやすくなります。

意匠・施工・構造の視点をつなぎ、設計意図を構造面にも丁寧に反映すること。

その積み重ねが、実務に即した精度の高い構造計画につながっています。

Performance criteria

許容応力度計算で確認する、耐震等級3

耐震等級3は、建築基準法レベルの1.5倍の地震力を想定した、住宅性能表示制度上の最高等級です。

NORM HOUSEでは、単なる「等級3相当」ではなく、許容応力度計算により建物ごとの構造安全性を確認します。

等級3

等級1の1.5倍

等級2

等級1の1.25倍

等級1

建築基準法レベル

※本グラフの倍率は、住宅性能表示制度における「等級1を基準にした地震力に対する性能水準」の一般的な比較イメージです。

※NORM HOUSEでは「等級3相当」ではなく、許容応力度計算により建物ごとに構造を確認します。
